3D Platten aus Aluminium „Wasserwelle Vision“
| Architektur | JGT-Architekten, Nürnberg |
| Standort | Nürnberg |
| Foto | Goldbeck, Nürnberg |
-

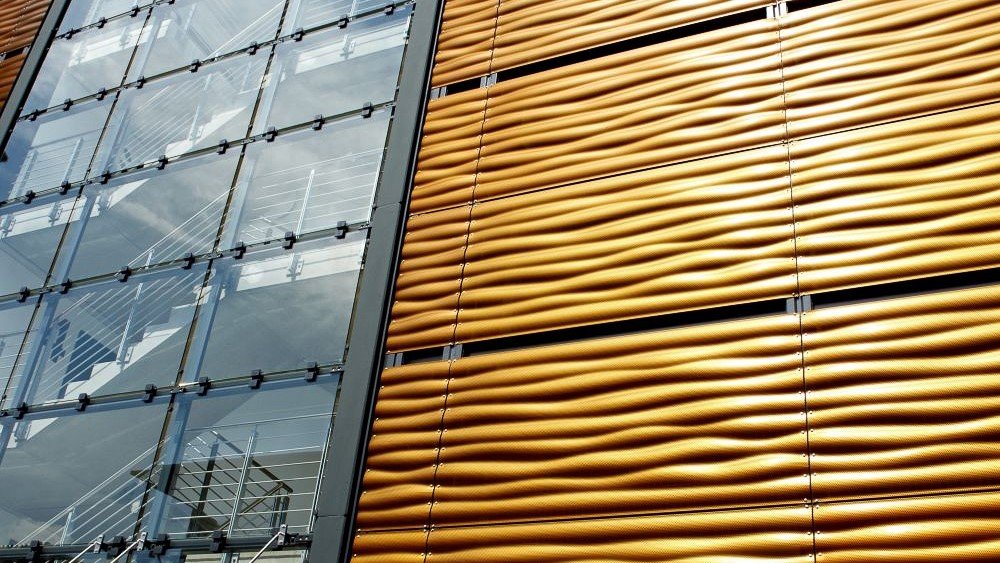

Typ "Wasserwelle Vision", 3D Platte, Aluminium, t = 2,5 mm, gelocht Rv 5,0-10,0 mm, eloxiert E0 / S120-0,5 goldfarben, Parkhaus Nürnberg
-

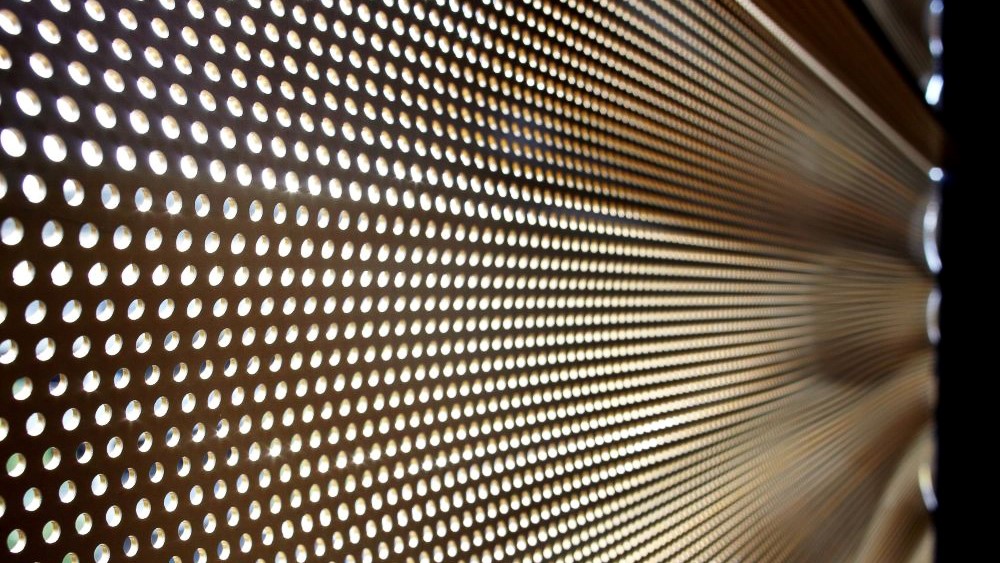

Typ "Wasserwelle Vision", 3D Platte, Aluminium, t = 2,5 mm, gelocht Rv 5,0-10,0 mm, eloxiert E0 / S120-0,5 goldfarben, Parkhaus Nürnberg
-

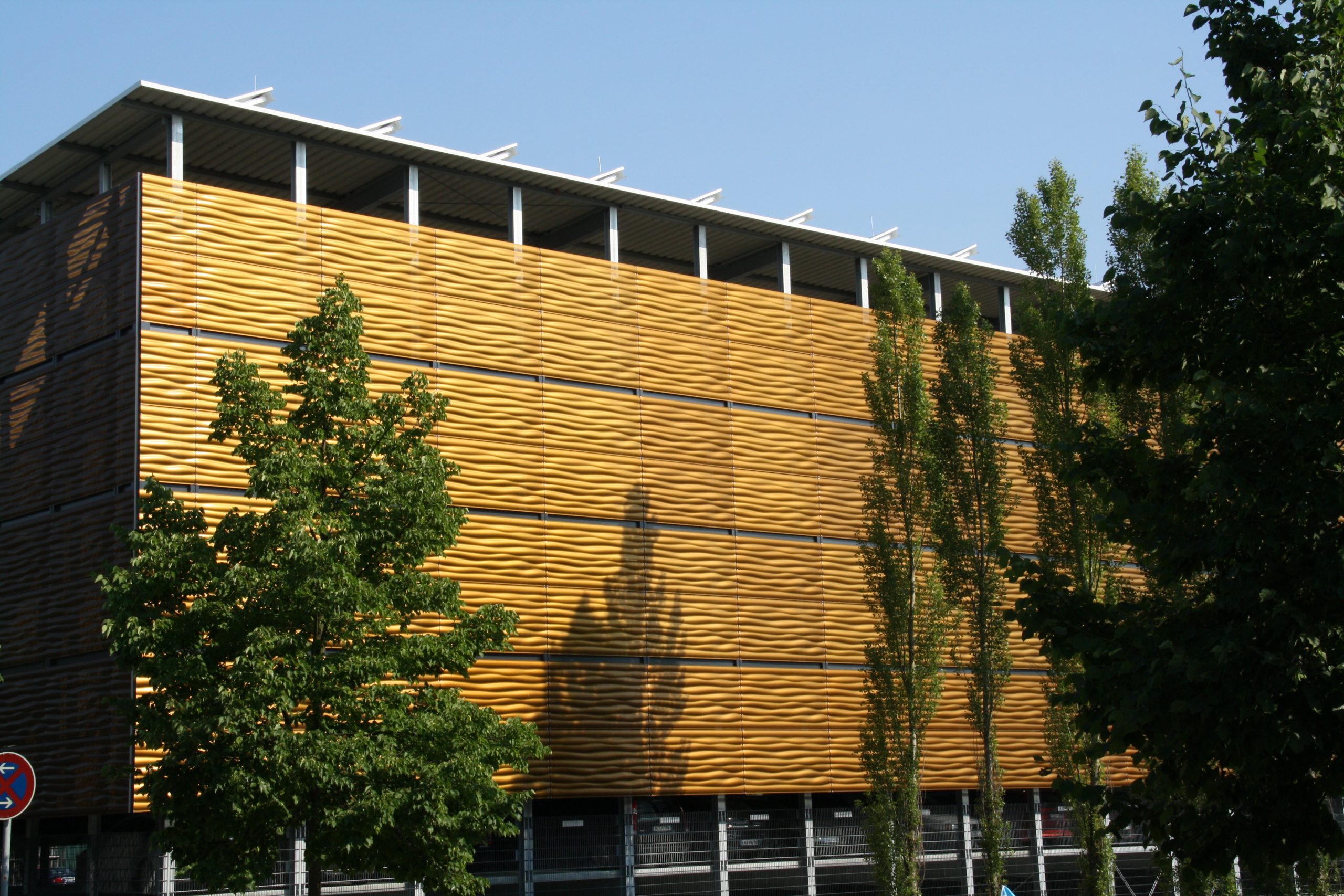

Typ "Wasserwelle Vision", 3D Platte, Aluminium, t = 2,5 mm, gelocht Rv 5,0-10,0 mm, eloxiert E0 / S120-0,5 goldfarben, Parkhaus Nürnberg
-

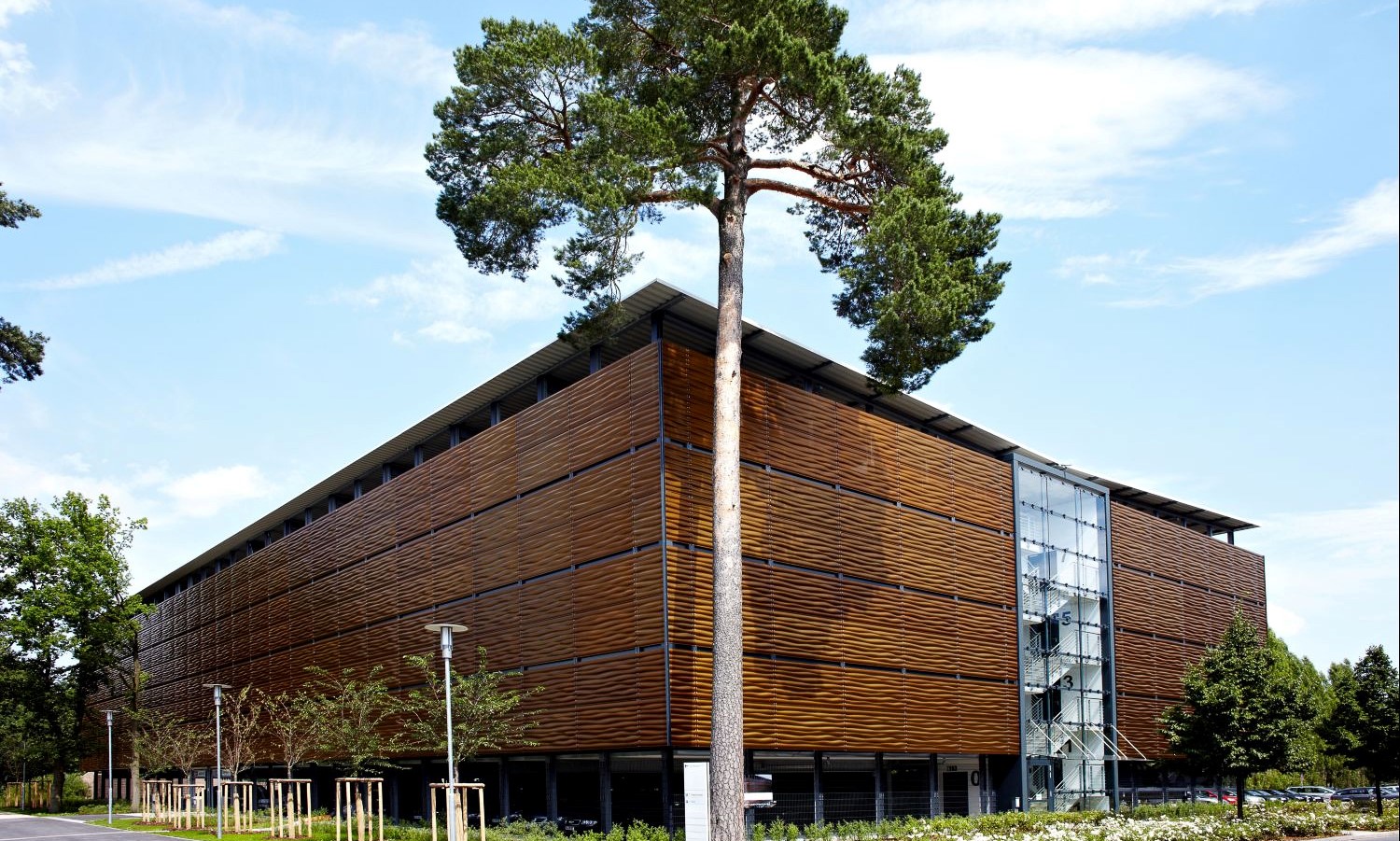

Typ "Wasserwelle Vision", 3D Platte, Aluminium, t = 2,5 mm, gelocht Rv 5,0-10,0 mm, eloxiert E0 / S120-0,5 goldfarben, Parkhaus Nürnberg
-

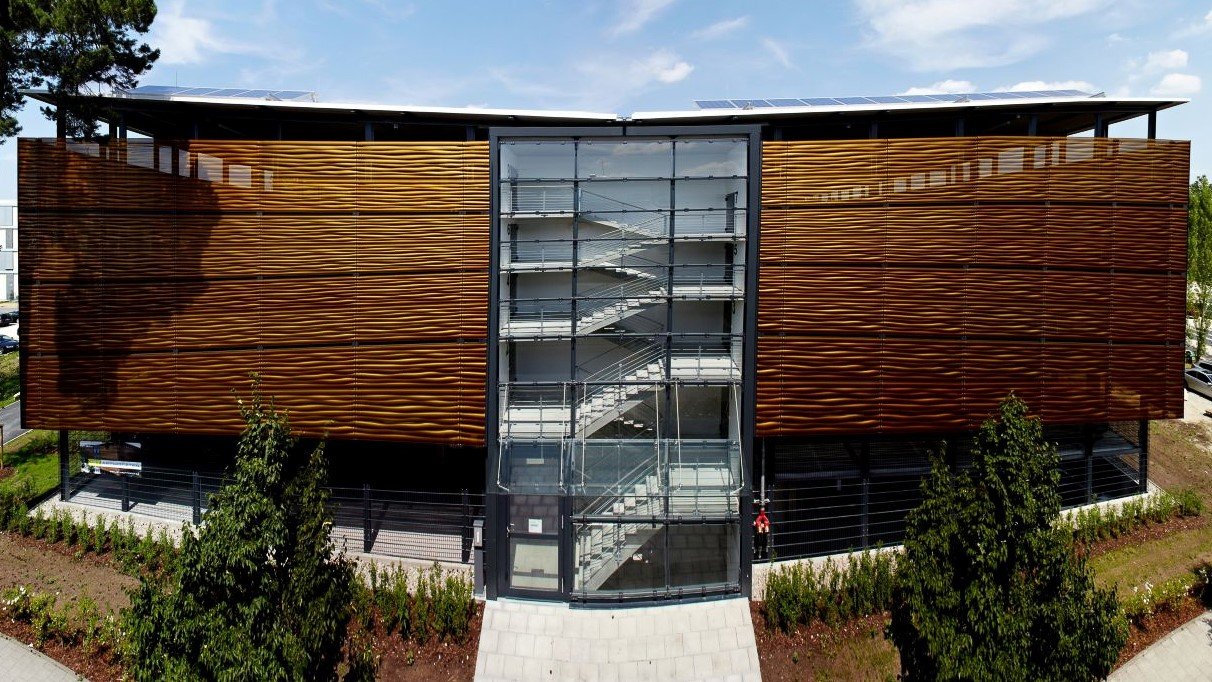

Typ "Wasserwelle Vision", 3D Platte, Aluminium, t = 2,5 mm, gelocht Rv 5,0-10,0 mm, eloxiert E0 / S120-0,5 goldfarben, Parkhaus Nürnberg
-

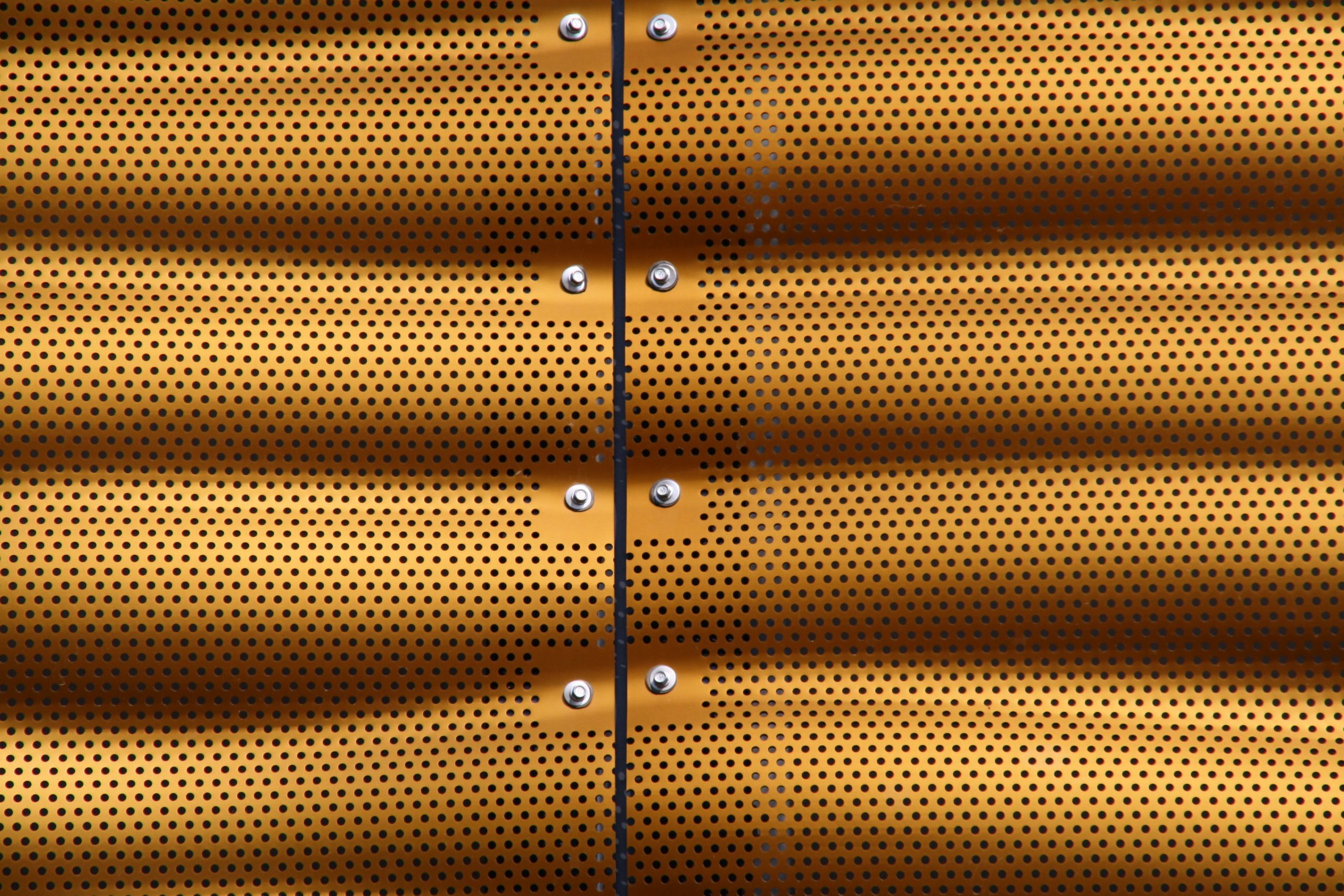

Typ "Wasserwelle Vision", 3D Platte, Aluminium, t = 2,5 mm, gelocht Rv 5,0-10,0 mm, eloxiert E0 / S120-0,5 goldfarben, Parkhaus Nürnberg
-
Typ "Wasserwelle Vision", 3D Platte, Aluminium, t = 2,5 mm, gelocht Rv 5,0-10,0 mm, eloxiert E0 / S120-0,5 goldfarben, Parkhaus Nürnberg
-
Typ "Wasserwelle Vision", 3D Platte, Aluminium, t = 2,5 mm, gelocht Rv 5,0-10,0 mm, eloxiert E0 / S120-0,5 goldfarben, Parkhaus Nürnberg
-
Typ "Wasserwelle Vision", 3D Platte, Aluminium, t = 2,5 mm, gelocht Rv 5,0-10,0 mm, eloxiert E0 / S120-0,5 goldfarben, Parkhaus Nürnberg
Beschreibung
In Zusammenarbeit mit JGT-Architekten aus Nürnberg entstand eine moderne, vorgehängte 3D-Parkhaus-Fassade, die mittels der 3D-Fluidtechnik außergewöhnlich wettbewerbsfähig realisiert werden konnte. Die Wahl des Lochbildes ermöglicht optimale Voraussetzung für Transluzenz, Sonnenschutz, Blendschutz und Lüftung. Die 3D Platten, deren Wellengeometrie über die Plattenstöße hinaus fortgeführt wird, umhüllen das Gebäude als fließende Fassadenelemente.
Die 3D-Struktur der 3,5 Quadratmeter großen Elemente, versteift die gelochten Aluminiumtafeln so stark, dass die Unterkonstruktion auf ein Minimum reduziert wird. Die 3D Platten wurden lediglich auf die vertikalen Stützen montiert und können über 2,5 Meter frei spannen, so dass ein lichtdurchfluteter Innenraum ermöglicht wird.
Details
- t = 3,0 mm
- gelocht Rv 5,0 - 10,0 mm
- eloxiert E0 / S120-0,5 goldfarben
- fortlaufender Rapport
- über 2,5 Meter frei gespannt
